Zakres średnic: od 400 mm wzwyż.
Wysokość płozy: 30, 65, 100, 160 mm.
Szerokość płozy: 220 mm.
Materiał: PE HD, stal.
Temperatura pracy: od -20 do +80 st.C.
Odległość między płozami w zależności od ciężaru rury:
1 - 2 m (od początku i od końca przepustu: 0,15 m.
Maksymalne statyczne obciążenie obwodu 2000 kg.

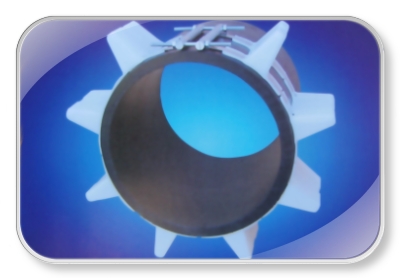

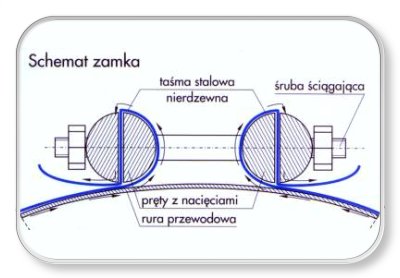

Montaż polega na założeniu odpowiedniej ilości elementów z tworzywa sztucznego (wg tabeli) na taśmy stalowe a następnie zamontowaniu zamka (wg schematu) i zaciśnięciu na rurociągu.
Płozy dostarczane są do klienta w elementach do samodzielnego montażu.

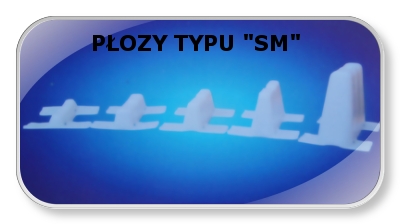

Płoza typu "SM" - tabela doboru:
Średnica zewnętrzna rury przewodowej | Ilość elementów |
---|---|
400 | 7 |
450 | 8 |
500 | 9 |
550 | 10 |
600 | 11 |
650 (630) | 12 |
700 | 13 |
800 | 15 |
900 | 17 |
1000 | 19 |
1100 | 21 |
1200 | 23 |
1300 | 25 |
1400 | 27 |
