Zakres średnic: od 22 do 170 mm.
Wysokość płozy: 17; 24; 34; 44 mm.
Szerokość płozy: 110 mm.
Materiał: PE HD, stal nierdzewna.
Temperatura pracy: od -20 do +80 st. C.
Odległość pomiędzy płozami: 1,5m.
(0,15m od początku i od końca przepustu).
Maksymalne statyczne obciążenie obwodu - 100 kg.
Płozy dostarczane są do klienta zmontowane na konkretną średnicę.

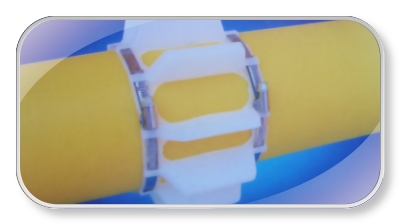

Montaż polega na założeniu płozy na rurę i przykręceniu dwóch opasek ślimakowych.
Dn | Średnica zewnętrzna rury przewodowej od-do | Wysokość płozy [mm] | Oznaczenie |
---|---|---|---|
25 | 22-38 | 17 24 34 44 |
25-B-17 25-B-24 25-B-34 25-B-44 |
32 | 32-48 | 17 24 34 44 |
32-B-17 32-B-24 32-B-34 32-B-44 |
40 | 42-58 | 17 24 34 44 |
40-B-17 40-B-24 40-B-34 40-B-44 |
50 | 57-73 | 17 24 34 44 |
50-B-17 50-B-24 50-B-34 50-B-44 |
65 | 68-82 | 17 24 34 44 |
65-B-17 65-B-24 65-B-34 65-B-44 |
80 | 86-106 | 17 24 34 44 |
80-B-17 80-B-24 80-B-34 80-B-34 |
100 | 106-123 | 17 24 34 44 |
100-B-17 100-B-24 100-B-34 100-B-44 |
125 | 122-135 | 17 24 34 44 |
125-B-17 125-B-24 125-B-34 125-B-34 |
140 | 130-146 | 17 24 34 44 |
140-B-17 140-B-24 140-B-34 140-B-44 |
150 | 150-171 | 17 24 34 44 |
150-B-17 150-B-24 150-B-34 150-B-44 |
